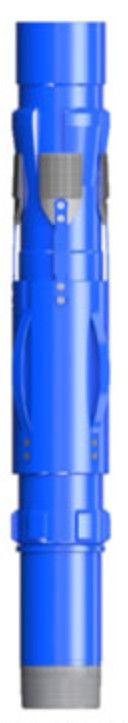

Embalador-sistema de la suspensión del trazador de líneas
SUSPENSIÓN DEL TRAZADOR DE LÍNEAS, PACKER-SET, HERRAMIENTAS DEL CAMPO PETROLÍFERO, CONSTRUCCIÓN BIEN, HERRAMIENTAS DE CEMENTACIÓN, AJUSTES HIDRÁULICOS
Ventajas y características:
1- Para la cementación del trazador de líneas del problema de canalización del agua del petróleo y gas proporcionar el dispositivo de respaldo del embalador
2- Tubo de goma del embalador de goma del uso HNBR
3- 50 MPA o voltaje, resistencia térmica de 204 grados.
La suspensión del trazador de líneas con un embalador puede sellar con eficacia el espacio anular traslapado y evitar que la migración de flúido/del gas entre la cubierta y la formación cause la canalización del gas.
Después de cementar, fije al embalador. Levante la columna de sondeo para arriba para crear un acampanado y circule exceso de la mezcla del cemento sin afectar a la formación más baja.
Principio:
Después del tubo de cola se baja a la posición diseñada, siguen el procedimiento normal de la determinación, de la inversión, de la cementación, y de topar, levantar la columna de sondeo hasta extienda el bloque de aislamiento en la herramienta, y asiéntelo en la cara del extremo superior del tubo de vuelta. Baje la columna de sondeo, corte los pernos, y el tubo de goma se amplía bajo fuerza externa, formando un sello eficaz entre la cubierta superior y el tubo de vuelta.
| datos técnicos del 技 术 参 数 | tamaño del 规 格 | ||||
| 340×245 | 245×178 | 178×140 | 178× 127(114) | 140×102 (95,89) | |
| -140 | |||||
| carga rotaed 额定悬挂载荷 t de la suspensión | 240 | 120 | 50 | 50 | 30 |
| presión t del embalador del 封隔器座封压力 | 30 | 30 | 30 | 30 | 30 |
| MPa de aislamiento de la capacidad del 密封能力 | 25 | 25 | 25 | 25 | 25 |
| el 悬挂剪钉剪切压力 esquila la presión del MPa colgante de los clavos del esquileo | 7--8 | 7---8 | 7--8 | 7---8 | 7---8 |
| el 球座剪钉剪切压力 esquila la presión del MPa del clavo del esquileo del zócalo de bola | 17--18 | 17--18 | 17---18 | 17---18 | 17---18 |
| el 座封剪钉剪切压力 esquila la presión del clavo de aislamiento t del esquileo del asiento | 12 | 12 | 12 | 12 | 12 |
| el 空芯胶塞剪钉剪切压力 esquila la presión del MPa de goma hueco de los clavos del esquileo del enchufe | 10--12 | 10--12 | 10--12 | 10--12 | 10--12 |
| 本体最大外径 od máximo del cuerpo milímetro | 308 | 214 | 155 | 151 | 117 |
| identificación del 本体内径 del cuerpo milímetro | 220 | 155 | 121 | 108 | 97 (82,75) |
| longitud del 回接筒长度 del tubo de vuelta milímetro | 500 | 500 | 300 | 140 | |
| identificación del 回接筒内径 del tubo milímetro de la vuelta | 255 | 190 | 134 | 105 | |
| grueso que encajona milímetro del traje del 适用的套管壁厚 | 8,33, 9,65, 10,92, | 8,94, 10,03, | 9,19, | 9,19, 10,36, | 6,20, 6,98, 7,72, |
| 12,19, | 11,05, | 8,05; | 11,51 | 9,17 | |
| 13,06 | 11,99 | 6,91' | |||
| 5,87 | |||||
