Lugar de origen:
China
Nombre de la marca:
SWS
éntrenos en contacto con

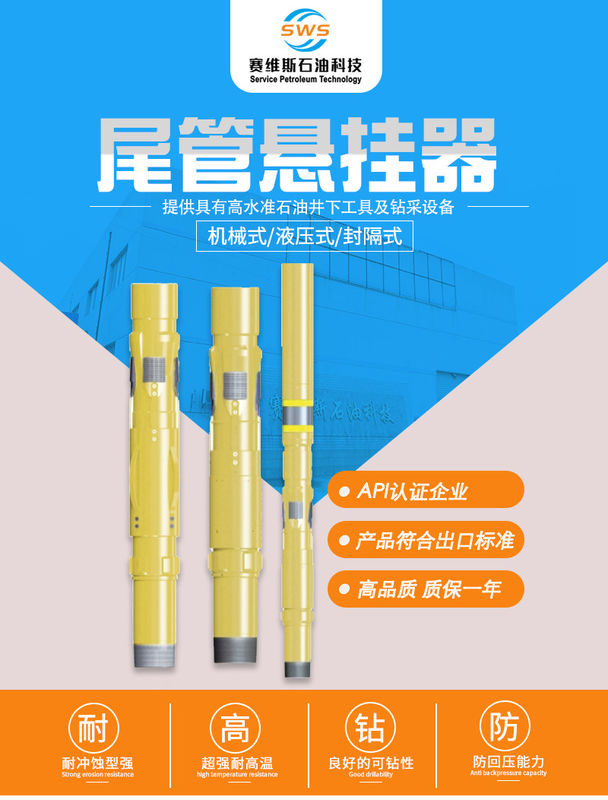

hidráulico-sistema de la suspensión del trazador de líneas
La suspensión del trazador de líneas del hidráulico-sistema es fijada hidráulicamente por la presión aplicada a través de la secuencia de la riña, y diseñada para apoyar medio a las cargas pesadas del trazador de líneas. La suspensión es ampliamente utilizada en los pozos desviados profundos y altos, donde la impulsión de mecánico-setmay no se prefiera. Una bola de determinación se cae y/o se circula a un asiento de la bola en el cuello de aterrizaje o la secuencia de funcionamiento. Los actos de la presión diferenciada en el cilindro hidráulico, moviéndose se deslizan encima de los conos a la posición determinada.
Ventajas y características:
1- Sistemas de la suspensión con la presión hydráulica aplicada
2- Ninguna rotación del tubo requerida para fijar la suspensión
3- Colgante capaz del área grande del resbalón moderado a los trazadores de líneas largos
4- el diseño del Multi-cono proporciona asegura integridad de alta presión o de la temperatura
5- El mecanismo siempre hidráulico del settinbg es fábrica probada para asegurar confiabilidad del martillo.
6- Disponible en pozo de gas amargo usando el material especial
| datos técnicos del 技 术 参 数 | tamaño del 规 格 | |||||
| 340×245 | 245×178 (140) |
178×140 | 178× 127(114) | 168×114 | 140×102 (95,89) | |
| carga rotaed 额定悬挂载荷 t de la suspensión | 240 | 120 | 50 | 50 | 50 | 30 |
| MPa de aislamiento de la capacidad del 密封能力 | 25 | 25 | 30 | 25 | 25 | 25 |
| el 悬挂剪钉剪切压力 esquila la presión del MPa colgante de los clavos del esquileo | 7--8 | 7---8 | 25 | 7---8 | 7---8 | 7---8 |
| el 球座剪钉剪切压力 esquila la presión del MPa del clavo del esquileo del zócalo de bola | 17--18 | 17--18 | 7--8 | 17---18 | 17---18 | 17---18 |
| el 空芯胶塞剪钉剪切压力 esquila la presión de clavos de goma huecos del esquileo del enchufe, MPa | 10--12 | 10--12 | 10--12 | 10--12 | 10---12 | 10--12 |
| 本体最大外径 OD máximo del cuerpo milímetro | 308 | 215 | 150 | 151 | 138 | 117 |
| identificación del 本体内径 del cuerpo milímetro | 220,5 | 155 | 121 | 108,6 (97,2) | 97,2 | 97,2 (82,75) |
| longitud del 回接筒长度 del tubo de vuelta milímetro | 500 | 500 | 300 | 300 | 140 | |
| 回接筒内径 Identificación del tubo de vuelta milímetro |
255 | 187 | 130 | 124 | 102 | |
| grueso que encajona del traje del 适用的套管壁厚 milímetro |
8,33, 9,65, 10,92, 12,19 13,06 |
8,94, 10,03, 11,05, 11,99 | 9,19, 8,05, 6,91' |
9,19, 10,36, 11,51 | 7,32, 8,94, 10,59, 12,06 | 6,20, 6,98, 7,72, 9,17 |
